Plano de Conjunto
El plano de conjunto nos explica las diferentes piezas que forman el objeto y la colocación relativa de cada una de ellas.
Para realizarlo haremos una vista del conjunto (puede servirnos una igual a la dibujada para el plano general) e identificaremos mediante marcas (números correlativos encerrados en un círculo y que señalan a todas y cada una de las piezas que forman la máquina) todas y cada una de las piezas que componen el objeto. Al lado del dibujo se realizará una lista en la que a cada marca se asocie con el nombre de la pieza a la que corresponde (siempre en singular).
El listado se construye empezando por la marca "1", que ira en la parte inferior, y continuando hacia arriba correlativamente. Si son necesarias más columnas se escribirán otra a la derecha de la anterior y así sucesivamente.
Cuando el objeto o sistema técnico proyectado tenga cierto grado de complejidad se puede recurrir a dividir el conjunto en sus partes funcionales y, a continuación, realizar el plano de conjunto de cada una de esas partes.
Si realizamos bien este apartado nos daremos cuenta de muchos errores que nos pasaban desapercibidos: piezas que no habíamos tenido en cuenta, dimensiones que no concuerdan, posibilidad de repetir piezas iguales y que inicialmente habíamos considerado diferentes...

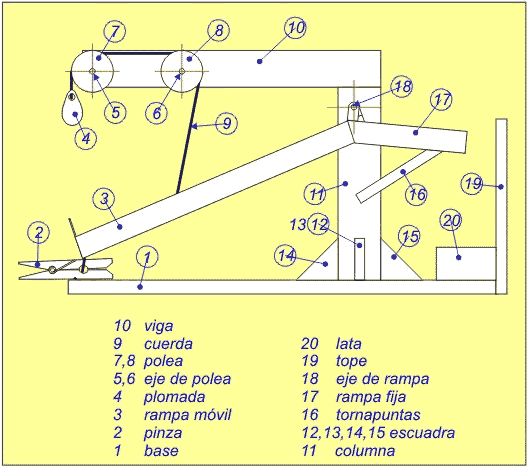

Ejemplo:
